Ayer quedé con Kx0 y Carrety, para fabricar el FH, planos en mano, materiales y mucho curro por delante (casi 4 horas). Bueno lo probamos, una sola pasada no dió tiempo a mas. El resultado pésimo. Estuvimos toda la tarde haciendolo y llegó la hora de montar y probar. De noche pues como que dificil y no me dí cuenta y no lo encajé hasta el fondo (lo dejé 1 cm fuera). Cuando volvimos de la prueba al quitar la cinta que lo sujetaba fue cuando lo ví. Por un lado, con la decepción que nos llevamos al no rular pero mejor así. Tenemos que repetir la prueba, limar algunos detallitos y "encajar bien el cono en la antena". Decir que estamos probando con un guiaondas de otra frecuencia, hasta que me traigan el "bueno", asi que esto también era un "beta", donde probar las dificultades de realización: muchas.

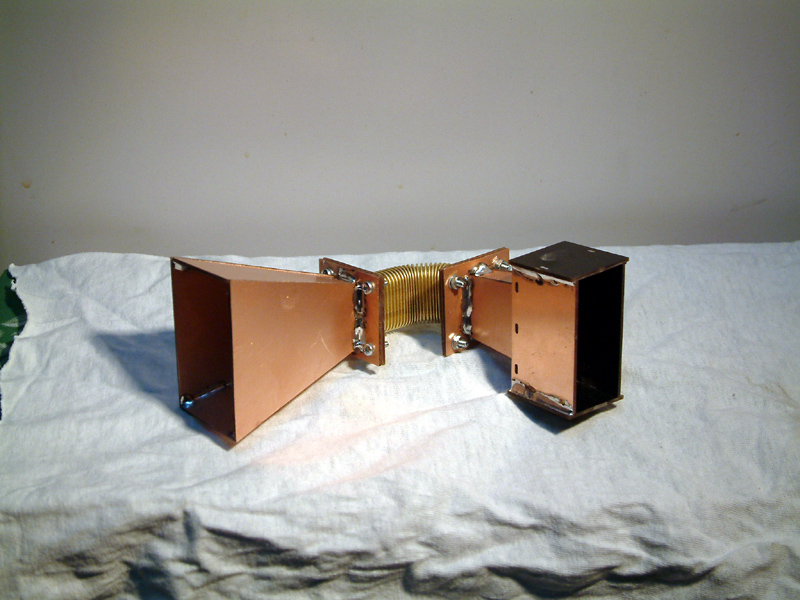

El objetivo, ahora vereis en las fotos, es un cono flexible y que permite colocar la antena separada de la bocina del cono. Se podría poner la longitud que necesitasemos a costa de perder del orden de 0.4dbm por metro (irrisorio), y de pagar unos 200 euros por metro de guiaondas flexible. Permite cualquier angulo, incluso 180º con lo que se podría montar la bocina por encima de la antena..... . La parte que veis de tubo cuarrugado, es un guiaondas flexible que se dobla con la mano, pero que a la vez es bastante duro.

saludos

walk<p><a href="https://www.todoradares.com/foro/uploads/monthly_2005_09/DSCF0014a.jpg.e2831471d8265c3912cab04435e61bdc.jpg" class="ipsAttachLink ipsAttachLink_image"><img data-fileid="82" src="https://www.todoradares.com/foro/uploads/monthly_2005_09/DSCF0014a.jpg.e2831471d8265c3912cab04435e61bdc.jpg" class="ipsImage ipsImage_thumbnailed" alt=""></a></p>

DSCF0014a.thumb.jpg.72f628e130134e8ea062

Enlace al comentario
Compartir en otros sitios web

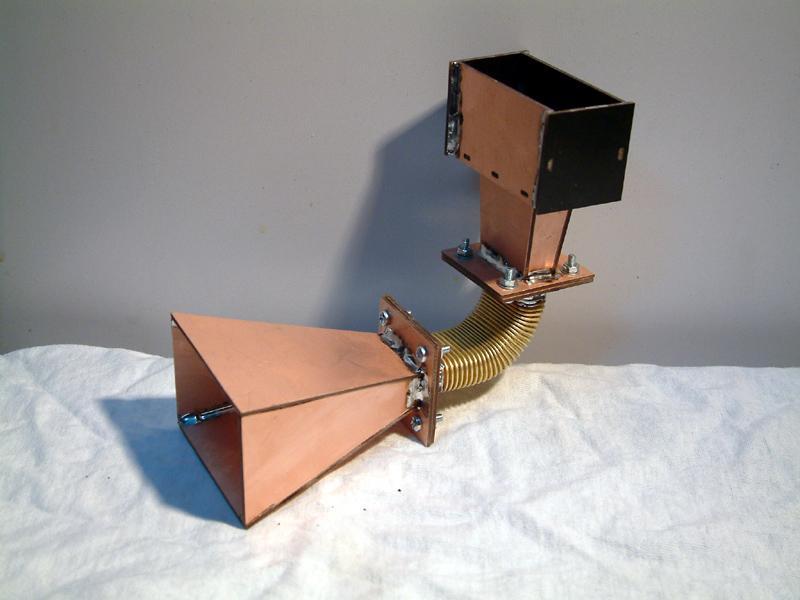

otra....<p><a href="https://www.todoradares.com/foro/uploads/monthly_2005_09/DSCF0016a.jpg.9f71984af3e2b2f07bf6a2e5022ed65a.jpg" class="ipsAttachLink ipsAttachLink_image"><img data-fileid="83" src="https://www.todoradares.com/foro/uploads/monthly_2005_09/DSCF0016a.jpg.9f71984af3e2b2f07bf6a2e5022ed65a.jpg" class="ipsImage ipsImage_thumbnailed" alt=""></a></p>

DSCF0016a.thumb.jpg.535bad368694ee1dcc80

Enlace al comentario
Compartir en otros sitios web

La mayores dificultades es conseguir el centrado de todos los elementos, una vez obtenida las medidas no hay mayor problema en el corte para luciano, pero hay que darselas claro. Otro gran problema, el guiaondas que hemos usado de 14Ghz, mide unos 24 mm por 10 mm, . Sobre este se realiza la adaptación del cono pequeño, de por si jodio de hacer. Pero el guiaondas que necesitamos mide del orden de 7 x 3 mm, lo que hace que el cono pequeño sea aún mas pequeño y para soldarlo.....

saludos

walk

Enlace al comentario
Compartir en otros sitios web

juer juer que currazo lleva ese cono....

intentando ayudar desde mis nulos conocimientos sobre el tema:

no seria mejor hacer un cono directo desde el tubo flexible hasta la antena, es que veo que desde el tubo sale un mini cono y luego va a otra base mas grande a la medida de la antena. No seria mejor hacer este cono (tubo-antena) directamente con el tamaño del tubo y acabando con el tamaño de la antena?

no se si me plico bien :smash::smash: ...
