DESARROLLO DETECTOR PEGASUS


Luishml

Recommended Posts

Todos sabemos que en España se utilizan helicópteros “PEGASUS” para medir la velocidad en las carreteras, este tipo de cinemómetro es exclusivo de España por lo que no encontraremos sistemas de detección de fabricantes americanos o Europeos.

He decidido crear este tema para intercambiar ideas en la creación de un equipo de detección de “PEGASUS”, es un tema al que llevo dándole vueltas un tiempo y supongo que no soy el único.

Todos sabemos como funciona “PEGASUS”, el helicóptero dispone de una torreta giro estabilizada que incluye laser de medición de distancias al objetivo y cámaras para el registro de imágenes.

Con los datos de posición del Helicóptero y los datos que proporciona la torreta, posición de la misma para determinar el ángulo de medición respecto al helicóptero y laser de medición de distancia, puede calcular la posición del objetivo (no su velocidad), para determinar la velocidad tiene que realizar varias mediciones y si el objetivo pasa de la posición X a Y en tres segundos calcular la velocidad del mismo. Para dar validez a la medición son necesarias tres mediciones con tres segundos de separación entre ellas, calcula la media y la dispersión de los valores medidos, en las tres mediciones tiene que obtener el mismo resultado. De lo que deducimos que el sistema necesita 9 segundos para tomar la medición y que la velocidad del objetivo tiene que ser estable durante esos 9 segundos.

Con estos datos iniciamos la búsqueda de información y encontramos que el equipo de medición es el modelo WESCAM MX-15, que utiliza un láser Clase I de 1500nm 12 pulsos/seg, con un rango de medición de 20km y una resolución de ±5m.

Para un avisador de  "PEGASUS" es necesario detectar el láser que utiliza para medir la distancia entre nosotros y el Helicóptero. Teniendo en cuenta que el objetivo “NUESTRO COCHE” recibe el láser directamente, la energía a detectar desde nuestro lado será bastante apreciable, desde el helicóptero reciben el reflejo que esta atenuado por la morfología y reflectividad de las superficies a las que se apunta.

La primera idea puede ser utilizar fotodiodos de InGaAs como el FCI-InGaAs-1000 o similar, con un rango de medición entre 900-1700nm, nada baratos que todo hay que decirlo. Quizas sea necesario utilizar algún filtro óptico para bloquear la luz de frecuencias por encima del rango de medición para reducir el ruido en el detector.

Desarrollar un pequeño circuito anlogico de amplificación y adaptacion, junto con la circuitería de detección de pulsos de medición, para lo que se puede utilizar un barato microcontrolador con el fin de validar la idea, llevar ese pequeño montaje en la bandeja trasera de uno o varios coches de gente que viaje bastante y cruzar los dedos para que tengan un encuentro con “PEGASUS”.

Teniendo en cuenta que es relativamente raro cruzarse en la carretera con el Helicóptero, el montaje de test, tendrá que ser un pequeño “Laboratorio” en el que se prueben varias configuraciones de forma automática, registre las condiciones de la prueba en caso de detección positiva y permita al conductor validar el positivo, confirmando la presencia del helicóptero en la zona.

Teniendo en cuenta la disponibilidad de microcontroladores de bajo coste Picaxe, Arduino incluso ordenadores completos en pequeñas dimensiones Rasberry pi o similar. Creo que la pregunta no es si se puede hacer, es cuanto se tardara en hacer.

Fotodiodo.pdf

PDS-MX-15-March-2018.pdf

  • Like 1
Link to comment
Share on other sites

  • 2 years later...

Despues de un par de años de pruebas con diferentes tecnologías. En la que claramente la escasez de encuentros con el helicóptero de la DGT ha complicado las cosas, teniendo que recurrir a la ayuda de conocidos que expresaban su preocupación de estar violando la ley por llevar una caja y un par de antenas en la bandeja trasera de su coche. Estas son las diferentes tecnologías que se han utilizado y los resultados:

1.      Detección del láser de medición del sistema Pegasus.

2.      Detección de aeronaves cercanas con radar pasivo.

3.      Receptor de datos ADS-B.



1.- Inicialmente se pensó en la detección de la energía laser emitida por el sistema Pegasus se utilizaron varios fotodiodos para la longitud de onda del LIDAR de la torreta Wescam, añadiendo una circuitería de amplificador de bajo ruido y microcontrolador. Se obtuvieron resultados discretos, pues, aunque resulto efectivo en la detección, se generaban falsas alarmas recurrentes en algunas zonas a la misma hora, identificándose al paso de sombras de arboles o vallados como principales causas. La luz del sol entre zonas estrechas de sombra en patrones repetitivos era identificada por el sistema como un tren de pulsos similar al emitido por el sistema LIDAR del Pegasus.

2.- La irrupción de los sistemas de recepción de radio SDR a bajo precio (Radio Definida por Software) la cantidad de recursos disponibles en la red y la inestimable ayuda del sistema GRAVES Frances que desde Dijon apunta hacia el Sur-Sur/Este, cubriendo toda la península, me ha permitido experimentar con la detección de aeronaves mediante radar pasivo con la ayuda de dos baratos receptores SDR, teniendo unos resultados experimentales espectaculares en la detección de aeronaves cercanas desde el jardin de mi casa, pero en un vehículo en marcha o con el Helicóptero en vuelo estático no fueron para nada buenos, necesitando la ayuda de un copiloto entrenado para interpretar los datos.

3.- ADS-B. El sistema ADS-B trasmite una señal digital desde las aeronaves comerciales en las que se intercambian datos de navegación y radar. Es un sistema obligatorio desde 2020 para aeronaves comerciales extendiéndose a aeronaves civiles de uso no comercial, Enaire gestora de la navegación aérea en España puso en marcha dos sistemas ADS-B de la empresa Thales que cubren península y vuelos transoceánicos. El sistema ADS-B es un sistema colaborativo entre aeronaves que recogen dados de otras aeronaves y añaden los datos propios de posición y navegación y retrasmiten la información, como una red de internet donde las aeronaves son los nodos. La ventaja del sistema es que las aeronaves detectan en sus radares otras aeronaves que no disponen de sistema ADS y retrasmiten la posición de esas aeronaves. El uso principal es un espacio aéreo mas seguro y con rutas optimizadas para menores consumos de combustible. Ahora viene realmente lo bueno, los helicópteros de la DGT aparecen en el ADS, y la señal ADS puede ser recibida por un receptor SDR de los comentados más arriba, que junto a un software disponible en internet nos ofrecerá en tiempo real la posición de cualquier aeronave situada cerca de nuestra posición. Descartando las aeronaves a gran altura, tendremos una buena herramienta.

Puedes pensar todo esto está muy bien, que suerte que sepas como hacer eso, pero yo no tengo ni tiempo ni idea de por donde empezar. Para ti y para todos, se inventó el universo de las App gratuitas, y como ya sabes hay App para todo, incluso a alguien se le ocurrió crear algunas que publica la información del sistema ADS-B en tiempo real.

La DGT cambia la identificación de sus Pegasus en los planes de vuelo, al no ser un vuelo comercial pueden hacerlo, pero al igual que los coches la matricula es única y si ponemos en los criterios de búsqueda de la aplicación la matricula o matriculas de los helicópteros que queremos rastrear, tachaaaaan tenemos lo que queremos y gratis.




  • Like 1
Link to comment
Share on other sites

  • 2 weeks later...

🧐 entonces lo que propones es  tan facil como descargarse la App y filtrar la info por matriculas?

crear algo que traduzca las señales de los sistemas SDR y lo plasme en una pantalla o aviso sonoro?

Yo no tengo ni idea de todo lo que explicas , pero leyendo parece tener buena pinta siempre y cuando se pudiese desarrollar y aplicar

un saludo



Link to comment
Share on other sites

hace 16 horas, euracing dijo:

🧐 entonces lo que propones es  tan facil como descargarse la App y filtrar la info por matriculas?

crear algo que traduzca las señales de los sistemas SDR y lo plasme en una pantalla o aviso sonoro?

Yo no tengo ni idea de todo lo que explicas , pero leyendo parece tener buena pinta siempre y cuando se pudiese desarrollar y aplicar

un saludo



No es tan "sencillo".



Los helicópteros de Tráfico (al igual que los de la Policía, Guardia Civil o militares) pueden apagar el transponder y dejar de emitir según "necesidades operativas". Es decir, que no van a aparecer en la app siempre.

Link to comment
Share on other sites

En 13/2/2021 a las 13:13, Equipo Todoradares dijo:
 No es tan "sencillo".

Los helicópteros de Tráfico (al igual que los de la Policía, Guardia Civil o militares) pueden apagar el transponder y dejar de emitir según "necesidades operativas". Es decir, que no van a aparecer en la app siempre.



Y si se dan cuenta que los pillan así, los apagaran todo el rato

Link to comment
Share on other sites

  • 5 months later...

Bueno pues yo me lo paso en grande viendo por donde estan los Helicópteros con identificación de vuelo "ABEJA10" de la Aerolínea "Dirección General de Tráfico", la aplicación tiene un pequeño retraso en seguimiento, pero vamos que si esta, como ahora mismo, dando vueltas entre la A5 y la R5 en Navalcarnero, ya sabes que cuidado si estas cerca.



No hay mucho más que explicar, aplicamos unos filtros para seleccionar las abejitas y su Aerolínea para quitar del medio todos los aviones comerciales y tachannnnn, nuestro movil de fiel copiloto.

Link to comment
Share on other sites

hace 2 horas, Luishml dijo:

Bueno pues yo me lo paso en grande viendo por donde estan los Helicópteros con identificación de vuelo "ABEJA10" de la Aerolínea "Dirección General de Tráfico", la aplicación tiene un pequeño retraso en seguimiento, pero vamos que si esta, como ahora mismo, dando vueltas entre la A5 y la R5 en Navalcarnero, ya sabes que cuidado si estas cerca.



No hay mucho más que explicar, aplicamos unos filtros para seleccionar las abejitas y su Aerolínea para quitar del medio todos los aviones comerciales y tachannnnn, nuestro movil de fiel copiloto.



Pero habrás podido comprobar que poco después ha cogido dirección M-600 y ha desaparecido de repente = Transponder desconectado.



Mejor que nada es, está claro, pero no es 100% eficaz ni muchísimo menos ni te puede fiar de que si no está en el radar, no está volando...

Link to comment
Share on other sites

En 12/8/2021 a las 20:18, Equipo Todoradares dijo:

Pero habrás podido comprobar que poco después ha cogido dirección M-600 y ha desaparecido de repente = Transponder desconectado.



Mejor que nada es, está claro, pero no es 100% eficaz ni muchísimo menos ni te puede fiar de que si no está en el radar, no está volando...



Me alegro de que alguien de este foro tenga curiosidad y se dé cuenta de que desaparece la señal del ADS-B de los Pegasus, aunque si sigues leyendo te darás cuenta de que no es por el motivo que crees.



Lo primero es la norma, todos los cacharros que la normativa permite volar a más de 1000 pies de altura (300 metros), y vuelan en el espacio aéreo europeo tienen que disponer de transpondedor ADS-B desde el 7 de diciembre de 2020, y obligatorio su uso desde enero de 2021. En ese “todos” incluye aeronaves militares, veleros (vuelo sin motor) y globos aerostáticos. No vamos a enrollarnos mucho con esto pero desde la redacción de esta norma se empezaron a hacer ciertas recomendaciones y obligaciones en plazos mas dilatados, como es el caso de los drones “aeronaves UAV” sin piloto de más de 250gramos tendrán que llevar transpondedor ADS-B obligatoriamente desde 2023, y una recomendación que se ha convertido en obligación el uso de ADS-B en las operaciones de rodadura en aeropuertos, tanto es asi que hasta los coches y cacharros de ruedas que llevan combustible, maletas, bomberos, etc., llevan transpondedor ADS-B (si en la aplicación que permite ver los vuelos por ADS-B haces zoom en los aeropuertos grandes, los veras).



El sistema funciona tan bien y la tecnología avanza tan rapido que actualmente hay equipos transmisores ADS-B portátiles, tan pequeños como la batería que los alimenta (4x4cm), por lo que hay un debate de si obligar a utilizarlo en parapente y ala delta.



Y por que se obliga a volar con ADS-B: En los primeros tiempos de la aviación se usaban radares activos como los militares, se ve un punto en la pantalla, el sistema calcula la distancia y el rumbo y lo presenta al lado del punto, pero no sabes nada mas de la aeronave. Entonces se invento el transpondedor, un cacharro que transmite en el momento que un sistema en tierra llamado radar secundario lo interroga enviando una señal analógica (parecido al DTMF el pitido de las teclas de teléfono que cada pitido es una cifra que representa cuatro cifras. Asi cada vuelo quedaba identificado en la pantalla del controlador.

https://es.wikipedia.org/wiki/Transpondedor_(aeronáutica)



Menos las magnitudes que podía medir el sistema de radar, todos los datos de vuelo que aparecían en la pantalla al lado del número de transpondedor estaban registrados en el sistema, no eran medida directa, el controlador le decía al piloto sube a nivel “siete cero cero” y el piloto confirmaba al alcanzar ese nivel y el controlador lo registraba a esa altitud en el sistema.



Esto que, en esos tiempos, parecía la leche en tecnología se fue quedando obsoleto con el aumento de tráfico aéreo y se fue mejorando con “parches” sobre todo en Estados Unidos con más congestión de tráfico. La perdida del vuelo 370 de Malaysia Airlines despertó un sentimiento de incredulidad “cómo es posible que en la era del GPS y las comunicaciones globales a alta velocidad se pierda un avion en vuelo”. Este accidente, le dio un importante empujón a la implementación de sistemas de transmisión activa de parámetros de vuelo, y se adoptó como obligación para volar sobre el espacio aéreo europeo ADS-B.



Otra cosa que me gustaria añadir es que las grandes aeronaves cuentan con sistema ACARS unidades de monitorización de mantenimiento que registran y transmiten por satélite datos de funcionamiento de la aeronave, La sospecha (sin confirmar) de que ese sistema fue desconectado intencionadamente en el accidente del desaparecido vuelo 370, hizo que en el desarrollo del ADS-B se excluyera la posibilidad de desconexión por los pilotos.

https://es.wikipedia.org/wiki/ACARS



Como ya decíamos el sistema ADS-B es obligatorio en todo el espacio aéreo, y activo siempre que “ponemos el contacto en el avion (como símil con el coche)”, independientemente de si esta en tierra o en vuelo y los pilotos no tienen en cabina elementos que les permitan su desconexión.

Despues de esta chapa intentando explicar la justificación de la obligación del uso por todas las aeronaves. Ahora viene una “corta” explicación de cómo funciona.



El ADS-B en realidad son dos sistemas trabajando en conjunto. Como todo sistema en el que interviene una señal de radio hay un emisor y un receptor en vuelo e instalaciones en tierra y satélites. Las aeronaves, emiten periódicamente y de forma automática en las frecuencias de 1090Mhz y 978Mhz muchos datos del vuelo, junto con datos de posición de alta precisión, esto permite una gestión mucho mas segura del espacio aéreo. La transmisión es en formato digital definido por la norma y sin codificación añadida.



En el otro extremo en el receptor en tierra o el satélite, la información de los vuelos es recibida y codificada y transmitida a la red de control de tráfico aéreo. Este punto es importante pues esa red es segura y no accesible al público en general.

https://es.wikipedia.org/wiki/Sistema_de_Vigilancia_Dependiente_Automática



Si la red de tráfico aéreo no es accesible, ¿cómo puede haber cientos de aplicaciones que nos permiten ver donde estan los aviones? Gracias a la magia de internet y la curiosidad colectiva. Miles de receptores ADS-B instalados por personas con inquietudes sobre este mundo que de forma altruista conscientes de ello o sin saberlo, al instalar el programa del “barato receptor” le damos permisos para conectar a un servidor, o simplemente por algun incentivo a la hora del acceso a la aplicación de visualización de vuelos, tipo cuenta premium gratis y cosas asi. Comparten la información que registra sus receptores, es decir la señal directamente enviada por las aeronaves.



Como los receptores “amateur” estan en tierra y las frecuencias en las que trabaja el sistema ADS-B solamente permiten la propagación por la línea de visión, un receptor ADS-B instalado en tierra, puede recibir una señal emitida por una aeronave que vuela a 10km de altura desde 600 Kilómetros, pero si vuela a baja altura como 300 metros, es probable que obstáculos en el terreno impidan que nos llegue la señal, aunque este a 10 kilómetros.



Ya vas viendo por donde van los tiros, para recibir la señal de los vuelos comerciales solamente hacen falta unos pocos receptores en la península, pero para los vuelos de baja altura como es el caso de Pegasus deberemos tener receptores en sitios estratégicos elevados sobre el terreno circundante o cada decena de kilómetros.



¡ALA PUES MENUDA MIERDA¡, es como las aplicaciones que te avisan de los controles de policía que solamente funcionan bien en las vías donde pasan muchos camioneros que colaboran con la red. Esta debilidad si lo piensas bien es en realidad una ventaja…



Ahora nos olvidamos de las aplicaciones y la colaboración de intercambio de datos para tener registrados los vuelos en el mundo. A nosotros no nos interesan los vuelos en Tokio, nos interesan los vuelos a 5 o 10Km alrededor de nuestro coche, pues por muy poco dinero “realmente poco” te puedes instalar un receptor ADS-B en tu coche y no se te escapara ni un Pegasus.



Necesitas un receptor RTL-SDR (Radio Definida por Software) una pequeña antena para la frecuencia del rango ADS-B, añadir un filtro diseñado especialmente para las frecuencias ADS-B es recomendable sobre todo si pasas cerca de grandes ciudades, pero no necesitaremos amplificador, ni siquiera la mejor antena o la más cara (mejor la más discreta, en este rango de frecuencia son realmente pequeñas), recuerda queremos recibir la señal de los cacharros que vuelan cerca. Todo esto junto con el software para la gestión del equipo receptor que ya lo configura para la recepción de la señal digital ADS-B (ese software que si ve la oportunidad que ofrece una conexion a internet enviara los datos que recibimos a un servidor). Existe software para todas las plataformas (Windows, Linux, Android, etc.…). Si no nos queremos complicar mucho en buscar los componentes por separado encontraremos que algunas empresas te venden un pack que incluye todo lo necesario, generalmente los packs no tienen los mejores componentes, pero para esta aplicación son mas que suficientes y cumplen su función a las mil maravillas.



Puedes utilizar movil, Tablet o lo que quieras para ver los datos, yo utilizo una Rasberry Pi en la caja con una pequeña pantalla y RTL-SDR con una pequeña antena adosada y va de lujo, estoy probando Scripts en Python para que funcione de forma automática y active alertas cuando detecta un vuelo que se ajuste a los criterios de nos interesan, que no sea necesario mirar una pantalla o que ni siquiera la tenga, que sea tan complicado de usar como una tostadora.



Dicho todo lo anterior, recordar que esta prohibido llevar en el coche dispositivos que nos ayuden a eludir la vigilancia de la DGT.



El gran hermano te vigila.

  • Like 1
Link to comment
Share on other sites

  • 1 year later...
En 14/8/2021 a las 14:40, Luishml dijo:

Me alegro de que alguien de este foro tenga curiosidad y se dé cuenta de que desaparece la señal del ADS-B de los Pegasus, aunque si sigues leyendo te darás cuenta de que no es por el motivo que crees.



Lo primero es la norma, todos los cacharros que la normativa permite volar a más de 1000 pies de altura (300 metros), y vuelan en el espacio aéreo europeo tienen que disponer de transpondedor ADS-B desde el 7 de diciembre de 2020, y obligatorio su uso desde enero de 2021. En ese “todos” incluye aeronaves militares, veleros (vuelo sin motor) y globos aerostáticos. No vamos a enrollarnos mucho con esto pero desde la redacción de esta norma se empezaron a hacer ciertas recomendaciones y obligaciones en plazos mas dilatados, como es el caso de los drones “aeronaves UAV” sin piloto de más de 250gramos tendrán que llevar transpondedor ADS-B obligatoriamente desde 2023, y una recomendación que se ha convertido en obligación el uso de ADS-B en las operaciones de rodadura en aeropuertos, tanto es asi que hasta los coches y cacharros de ruedas que llevan combustible, maletas, bomberos, etc., llevan transpondedor ADS-B (si en la aplicación que permite ver los vuelos por ADS-B haces zoom en los aeropuertos grandes, los veras).



El sistema funciona tan bien y la tecnología avanza tan rapido que actualmente hay equipos transmisores ADS-B portátiles, tan pequeños como la batería que los alimenta (4x4cm), por lo que hay un debate de si obligar a utilizarlo en parapente y ala delta.



Y por que se obliga a volar con ADS-B: En los primeros tiempos de la aviación se usaban radares activos como los militares, se ve un punto en la pantalla, el sistema calcula la distancia y el rumbo y lo presenta al lado del punto, pero no sabes nada mas de la aeronave. Entonces se invento el transpondedor, un cacharro que transmite en el momento que un sistema en tierra llamado radar secundario lo interroga enviando una señal analógica (parecido al DTMF el pitido de las teclas de teléfono que cada pitido es una cifra que representa cuatro cifras. Asi cada vuelo quedaba identificado en la pantalla del controlador.

https://es.wikipedia.org/wiki/Transpondedor_(aeronáutica)



Menos las magnitudes que podía medir el sistema de radar, todos los datos de vuelo que aparecían en la pantalla al lado del número de transpondedor estaban registrados en el sistema, no eran medida directa, el controlador le decía al piloto sube a nivel “siete cero cero” y el piloto confirmaba al alcanzar ese nivel y el controlador lo registraba a esa altitud en el sistema.



Esto que, en esos tiempos, parecía la leche en tecnología se fue quedando obsoleto con el aumento de tráfico aéreo y se fue mejorando con “parches” sobre todo en Estados Unidos con más congestión de tráfico. La perdida del vuelo 370 de Malaysia Airlines despertó un sentimiento de incredulidad “cómo es posible que en la era del GPS y las comunicaciones globales a alta velocidad se pierda un avion en vuelo”. Este accidente, le dio un importante empujón a la implementación de sistemas de transmisión activa de parámetros de vuelo, y se adoptó como obligación para volar sobre el espacio aéreo europeo ADS-B.



Otra cosa que me gustaria añadir es que las grandes aeronaves cuentan con sistema ACARS unidades de monitorización de mantenimiento que registran y transmiten por satélite datos de funcionamiento de la aeronave, La sospecha (sin confirmar) de que ese sistema fue desconectado intencionadamente en el accidente del desaparecido vuelo 370, hizo que en el desarrollo del ADS-B se excluyera la posibilidad de desconexión por los pilotos.

https://es.wikipedia.org/wiki/ACARS



Como ya decíamos el sistema ADS-B es obligatorio en todo el espacio aéreo, y activo siempre que “ponemos el contacto en el avion (como símil con el coche)”, independientemente de si esta en tierra o en vuelo y los pilotos no tienen en cabina elementos que les permitan su desconexión.

Despues de esta chapa intentando explicar la justificación de la obligación del uso por todas las aeronaves. Ahora viene una “corta” explicación de cómo funciona.



El ADS-B en realidad son dos sistemas trabajando en conjunto. Como todo sistema en el que interviene una señal de radio hay un emisor y un receptor en vuelo e instalaciones en tierra y satélites. Las aeronaves, emiten periódicamente y de forma automática en las frecuencias de 1090Mhz y 978Mhz muchos datos del vuelo, junto con datos de posición de alta precisión, esto permite una gestión mucho mas segura del espacio aéreo. La transmisión es en formato digital definido por la norma y sin codificación añadida.



En el otro extremo en el receptor en tierra o el satélite, la información de los vuelos es recibida y codificada y transmitida a la red de control de tráfico aéreo. Este punto es importante pues esa red es segura y no accesible al público en general.

https://es.wikipedia.org/wiki/Sistema_de_Vigilancia_Dependiente_Automática



Si la red de tráfico aéreo no es accesible, ¿cómo puede haber cientos de aplicaciones que nos permiten ver donde estan los aviones? Gracias a la magia de internet y la curiosidad colectiva. Miles de receptores ADS-B instalados por personas con inquietudes sobre este mundo que de forma altruista conscientes de ello o sin saberlo, al instalar el programa del “barato receptor” le damos permisos para conectar a un servidor, o simplemente por algun incentivo a la hora del acceso a la aplicación de visualización de vuelos, tipo cuenta premium gratis y cosas asi. Comparten la información que registra sus receptores, es decir la señal directamente enviada por las aeronaves.



Como los receptores “amateur” estan en tierra y las frecuencias en las que trabaja el sistema ADS-B solamente permiten la propagación por la línea de visión, un receptor ADS-B instalado en tierra, puede recibir una señal emitida por una aeronave que vuela a 10km de altura desde 600 Kilómetros, pero si vuela a baja altura como 300 metros, es probable que obstáculos en el terreno impidan que nos llegue la señal, aunque este a 10 kilómetros.



Ya vas viendo por donde van los tiros, para recibir la señal de los vuelos comerciales solamente hacen falta unos pocos receptores en la península, pero para los vuelos de baja altura como es el caso de Pegasus deberemos tener receptores en sitios estratégicos elevados sobre el terreno circundante o cada decena de kilómetros.



¡ALA PUES MENUDA MIERDA¡, es como las aplicaciones que te avisan de los controles de policía que solamente funcionan bien en las vías donde pasan muchos camioneros que colaboran con la red. Esta debilidad si lo piensas bien es en realidad una ventaja…



Ahora nos olvidamos de las aplicaciones y la colaboración de intercambio de datos para tener registrados los vuelos en el mundo. A nosotros no nos interesan los vuelos en Tokio, nos interesan los vuelos a 5 o 10Km alrededor de nuestro coche, pues por muy poco dinero “realmente poco” te puedes instalar un receptor ADS-B en tu coche y no se te escapara ni un Pegasus.



Necesitas un receptor RTL-SDR (Radio Definida por Software) una pequeña antena para la frecuencia del rango ADS-B, añadir un filtro diseñado especialmente para las frecuencias ADS-B es recomendable sobre todo si pasas cerca de grandes ciudades, pero no necesitaremos amplificador, ni siquiera la mejor antena o la más cara (mejor la más discreta, en este rango de frecuencia son realmente pequeñas), recuerda queremos recibir la señal de los cacharros que vuelan cerca. Todo esto junto con el software para la gestión del equipo receptor que ya lo configura para la recepción de la señal digital ADS-B (ese software que si ve la oportunidad que ofrece una conexion a internet enviara los datos que recibimos a un servidor). Existe software para todas las plataformas (Windows, Linux, Android, etc.…). Si no nos queremos complicar mucho en buscar los componentes por separado encontraremos que algunas empresas te venden un pack que incluye todo lo necesario, generalmente los packs no tienen los mejores componentes, pero para esta aplicación son mas que suficientes y cumplen su función a las mil maravillas.



Puedes utilizar movil, Tablet o lo que quieras para ver los datos, yo utilizo una Rasberry Pi en la caja con una pequeña pantalla y RTL-SDR con una pequeña antena adosada y va de lujo, estoy probando Scripts en Python para que funcione de forma automática y active alertas cuando detecta un vuelo que se ajuste a los criterios de nos interesan, que no sea necesario mirar una pantalla o que ni siquiera la tenga, que sea tan complicado de usar como una tostadora.



Dicho todo lo anterior, recordar que esta prohibido llevar en el coche dispositivos que nos ayuden a eludir la vigilancia de la DGT.



El gran hermano te vigila.



Buenas Luis, ¿como vas con la evolución de este "artefacto"? He visto que hay gente que va hasta las trancas con shadow 7, genevo pro 2 duo, stinger, y a esto le suman inibidores laser, pero con todo eso siempre quedas descubierto del pegasus.....

Link to comment
Share on other sites

hace 58 minutos, Macumba dijo:

Buenas Luis, ¿como vas con la evolución de este "artefacto"? He visto que hay gente que va hasta las trancas con shadow 7, genevo pro 2 duo, stinger, y a esto le suman inibidores laser, pero con todo eso siempre quedas descubierto del pegasus.....



Primero porque aunque la DGT quiere vender que hay 4 millones de helicópteros Pegasus para asustar al personal, en realidad sólo hay 13 para toda España y de los cuales sólo 4 con radar Pegasus (el resto no llevan radar, sólo cámara para infracciones de no velocidad). Esto implica que la probabilidad de que te "cace"es ínfima comparado con cualquier otro tipo de radar.



Segundo porque el láser que utiliza es de categoría militar y no es algo trivial detectarlo.



Y tercero porque por mucho que tenga señal ADS-B, las aeronaves de categoría militar pueden apagar el transponder civil y operar sólo con el IFF por lo que la propuesta aquí comentada no es válida. En el momento que se apaga el transponder, el llamado radar secundario deja de funcionar y sólo sería posible detectarlo con un radar primario (reflejo de señal en la propia aeronave).



Un saludo

Link to comment
Share on other sites

hace 5 horas, Equipo Todoradares dijo:

Primero porque aunque la DGT quiere vender que hay 4 millones de helicópteros Pegasus para asustar al personal, en realidad sólo hay 13 para toda España y de los cuales sólo 4 con radar Pegasus (el resto no llevan radar, sólo cámara para infracciones de no velocidad). Esto implica que la probabilidad de que te "cace"es ínfima comparado con cualquier otro tipo de radar.



Segundo porque el láser que utiliza es de categoría militar y no es algo trivial detectarlo.



Y tercero porque por mucho que tenga señal ADS-B, las aeronaves de categoría militar pueden apagar el transponder civil y operar sólo con el IFF por lo que la propuesta aquí comentada no es válida. En el momento que se apaga el transponder, el llamado radar secundario deja de funcionar y sólo sería posible detectarlo con un radar primario (reflejo de señal en la propia aeronave).



Un saludo



¿Como se llaman los radares primarios que mencionas? Marcas y modelos.... es  por curiosear funcionamiento y ver como seria una solución de este tipo, le escuche a un familiar de un famoso piloto que tiene un coche muy de autobahn, un sistema que detectaba los helicópteros, y quería ver si era un farol o era real, y si no es muy caro quizá mejor tenerlo porque hay mas de un video de alguna cazada a más de 200, y eso es cárcel si tienes algún antecedente por alguna causa parecida....

Link to comment
Share on other sites

hace 52 minutos, Macumba dijo:

¿Como se llaman los radares primarios que mencionas? Marcas y modelos.... es  por curiosear funcionamiento y ver como seria una solución de este tipo, le escuche a un familiar de un famoso piloto que tiene un coche muy de autobahn, un sistema que detectaba los helicópteros, y quería ver si era un farol o era real, y si no es muy caro quizá mejor tenerlo porque hay mas de un video de alguna cazada a más de 200, y eso es cárcel si tienes algún antecedente por alguna causa parecida....

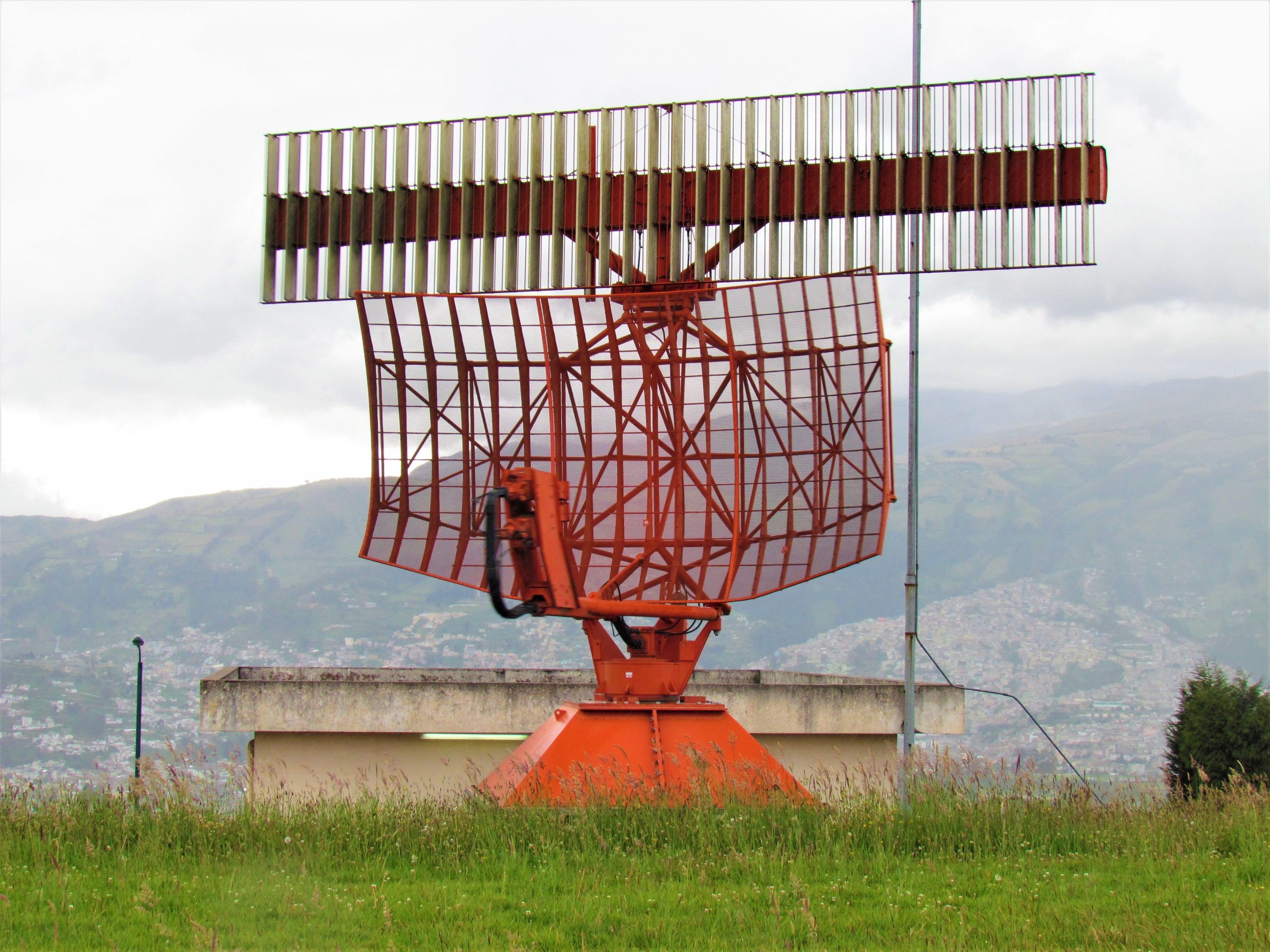

Un radar primario es esto:



El sistema radar de vigilancia de los Servicios de Tránsito Aéreo

Link to comment
Share on other sites

En 14/7/2023 a las 8:37, CLF dijo:

El detector de Pegasus (y de cualquier aeronave) ya existe, se llama radar primario, así que, difícil que como civil, puedas tener uno en el coche.



ojo con un primario montado en la baca! quedaría bastante molón ;)

s2

Link to comment
Share on other sites

hace 14 horas, euracing dijo:

lo has utilizado?



No.

Es como como todos los sistemas anti láser, es un poco caro.

Y no me da la económica... pero ganas...



Y este, como es el mejor... pues mas caro.



Aunque creo que el enemigo ya lo tienen en casa. Ya os acordáis de aquel piloto que se dio a la fuga... ??

Link to comment
